Сегодня поговорим об обогревателях, которые являются альтернативой центральному, печному и электрическому отоплению. Это — газовые конвекторы. Устанавливаться такие конвекторы могут как основной, автономный прибор для отопления в квартирах, домах, на дачах, в гаражах. Работать газовые конвекторы могут как на природном газе (магистральном), так и на газе из баллона (сжиженный газ).

В статье «Как и какой тип электрического обогревателя выбрать для квартиры и дома» рассматривались виды обогревателей, которые, в основном, являются вспомогательными источниками тепла. Если вам интересна эта тема — кликайте по ссылке.

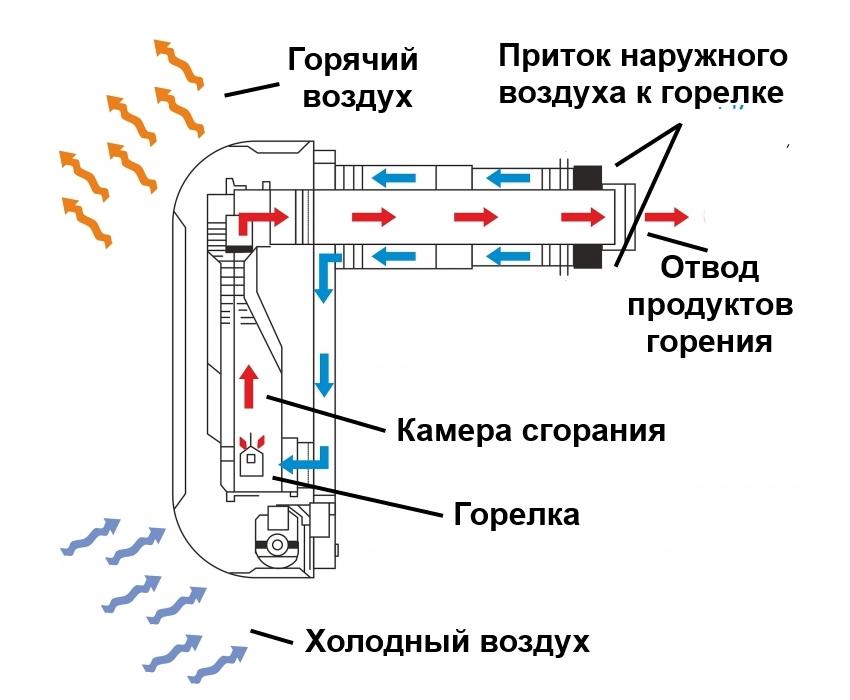

Принцип работы газового конвектора «до безобразия» прост. Внутри обогревателя помещена газовая горелка, находящаяся в камере сгорания (теплообменнике). Кислород, необходимый для горения газа, поступает к горелке с потоком наружного воздуха по специальным каналам. Отвод продуктов горения осуществляется также наружу через дымоотвод, оснащенный, как правило, системой ветрозащиты. Вокруг теплообменника находятся конвекционные каналы, по которым, в режиме естественной конвекции (циркуляции) или принудительной конвекции (в случае наличия тепловентилятора), проходит воздух, находящийся внутри обогреваемого помещения. Теплообменник нагревается за счет горения газа в камере сгорания. Холодный воздух помещения «засасывается» снизу обогревателя в конвекционные каналы, нагревается, соприкасаясь с теплообменником, и уже горячим поступает в помещение через верх обогревателя. Необходимая температура в помещении устанавливается с помощью встроенного термостата.

Газовые конвекторы различаются по типам, назначению и характеристикам. Чтобы правильно выбрать обогреватель именно для «своей ситуации», давайте рассмотрим разновидности и характеристики газовых конвекторов.

Тип установки

По типам установки газовые конвекторы делятся на напольные и настенные. Настенные обогреватели обычно применяются в помещениях от 20 до 100 квадратных метров. Имеют небольшие габариты и вес. Монтируются на стене помещения (чаще всего под окном или рядом с ним). Обогреватели напольного исполнения обычно имеют бОльшую мощность, габариты и вес. Используются для отопления очень больших помещений (чаще производственных). Хотя небольшой процент выпускаемых напольных обогревателей предназначен именно для жилых помещений площадью от 70 квадратных метров.

Тип камеры сгорания

По типу камеры сгорания газовые конвекторы бывают с закрытой и открытой камерой сгорания. Обогреватели с открытой камерой сгорания имеют меньшую стоимость, но нуждаются в оборудовании дымохода и хорошей вентиляции. Обогреватели с закрытой камерой сгорания не нуждаются в оборудовании дымохода, не требуют особой вентиляции и не «сжигают» кислород в отапливаемом помещении, но их стоимость гораздо выше по сравнению с обогревателями, имеющими открытую камеру сгорания.

Материал, из которого изготовлен теплообменник

Обычно теплообменники газовых конвекторов изготавливают из чугуна или из стали. Чугунные теплообменники имеют бОльший вес, по сравнению со стальными, но срок их эксплуатации, заявленный производителями, достигает 50 лет. В то время, как срок эксплуатации стального теплообменника составляет не более 20 лет. Следует отметить, что крайне редко, но все же встречаются газовые конвекторы с медными теплообменниками. Обогреватели с такими теплообменниками долговечны, эффективны, но их цена гораздо выше, чем у «собратьев» с чугунными или стальными теплообменниками.

Наличие тепловентилятора

Некоторые газовые конвекторы имеют в своей конструкции встроенный тепловентилятор. В результате обогреватель работает уже в режиме не естественной, а принудительной конвекции. За счет чего помещение прогревается намного быстрее и более равномерно. Но наличие тепловентилятора требует подключение обогревателя к бытовой электрической сети.

Источник газа

Газовые конвекторы могут работать на природном газе (подключаться к бытовой газовой магистрали) или на сжиженном газе (подключаться к бытовому газовому баллону). Изредка выпускаются модели обогревателей, которые работают только на одном из видов газа. Основная масса обогревателей может работать как на природном газе, так и на сжиженном. Для перехода на сжиженный газ обогреватель комплектуется «переходным комплектом».

Зависимость от электроэнергии

Некоторые газовые конвекторы являются полностью энергонезависимыми и не требуют наличия в строении бытовой электрической сети. Обычно энергонезависимые обогреватели устанавливаются в местах, где отсутствует электричество или подача электроэнергии осуществляется с перебоями. Понятно, что в таких моделях нет возможности автоматического зажигания газовой горелки и установки тепловентилятора.

Мощность

Газовые конвекторы для бытовых помещений обычно выпускаются мощностью от 2 кВт до 10 кВт. Согласно расчетам производителей, мощности в 1 кВт достаточно для обогрева помещения площадью примерно 10 квадратных метров. Поэтому, выпускаемые бытовые газовые конвекторы, предназначены для отопления жилых помещений площадью от 20 до 100 квадратных метров.

Выбрать газовый конвектор нужного типа с требуемыми характеристиками можно здесь.

Газовые конвекторы, как и любые приборы, предназначенные для обогрева помещения, имеют свои достоинства и недостатки.

Плюсы:

• высокий КПД (в среднем от 85% до 93%)
• относительно невысокие затраты непосредственно на отопление
• не очень высокая стоимость самого обогревателя
• возможность установки необходимой температуры в каждом помещении (комнате), где установлен обогреватель
• возможность работы при температуре наружного воздуха до -50 градусов
• довольно быстрый прогрев помещения
• относительно небольшие габаритные размеры
• эстетичный внешний вид, который позволяет обогревателю «вписываться» в интерьер помещения
• возможность работы от газового баллона при отсутствии централизованного газоснабжения

Минусы:

• полное отсутствие мобильности (из-за подключения к газовой магистрали и наличия воздухозаборника и дымоотвода)
• обогрев возможен только в одном помещении (для каждой комнаты требуется отдельный обогреватель с подводкой газовой магистрали)
• невозможность одновременного нагрева воды во время работы

Подводя итоги, можно сказать, что газовые конвекторы занимают свою нишу среди систем основного или вспомогательного отопления. По эффективности они опережают системы автономного водяного и печного отопления. Экономичны (расход газа), автономны, энергонезависимы, надежны, долговечны. Могут применяться там, где нет возможности подключения к системам центрального отопления, где отсутствует или крайне нестабильно энергоснабжение, где нецелесообразна установка системы автономного водяного отопления. Местом установки газовых конвекторов могут быть не только квартира, дом, дача, гараж, но подвальные и цокольные помещения, теплицы, торговые точки, расположенные вдали от центральных коммуникаций, и т.д.

Воздушное отопление для коттеджей

Система воздушного отопления на базе газового воздухонагревателя хорошо адаптирована к нашему климату

Системы воздушного отопления на основе газовых воздухонагревателей установлены сегодня примерно в 80% частных жилых построек (коттеджей, вилл, резиденций) в США и Канаде. В России пока еще не все смогли оценить достоинства этого оборудования и экономический эффект от его использования.

Возможности оборудования

Воздушное отопление с газовым воздухонагревателем обычно применяют в домах площадью от 50 до 1000 м 2 , в коттеджах площадью 200–400 м 2 его устанавливают фактически в массовом порядке. В базовой комплектации система обеспечивает только нагрев воздуха. Однако стоит дооснастить ее дополнительным оборудованием, и она сможет справиться с охлаждением комнат, научится очищать воздух от различного рода загрязнений, регулировать относительную влажность. Кроме того, воздушное отопление можно интегрировать с системой приточно-вытяжной вентиляции на базе рекуперативной приточно-вытяжной установки.

В полной комплектации система воздушного отопления фактически представляет собой центральную систему кондиционирования воздуха, способную круглогодично создавать и поддерживать индивидуальный микроклимат в каждом помещении загородного дома.

Сердце системы воздушного отопления — газовый воздухонагреватель с дополнительными модулями обработки воздуха. К нему подключены воздуховоды, по которым во все отапливаемые комнаты доставляется подготовленный и отводится отработанный воздух. Пользователь же видит только вентиляционные решетки, расположенные на полу, стенах, иногда — на потолке, и пульты ДУ.

Достоинств у грамотно спроектированной и установленной системы воздушного отопления множество:

• система низкоинерционна, так как все тепло тратится на прогрев подаваемого в помещения воздуха, без посредничества металлических радиаторов и труб;
• как следствие низкой инерционности — возможен режим ускоренного прогрева (охлаждения), когда температура воздуха в доме может измениться на десятки градусов менее чем за час — это актуально для загородных домов с периодическим проживанием;
• коттедж и его дорогостоящая отделка никогда не будут повреждены водой, как это может произойти вследствие размораживания системы водяного отопления;
• проживающие в доме люди защищены от термических ожогов — ведь температура воздушного потока, поступающего в помещения, не превышает 55°C (радиаторы в классической системе водяного отопления могут нагреваться до существенно более высоких температур);
• с точки зрения дизайна у системы также немало преимуществ — нет радиаторов, ниш для них, стояков. Это обстоятельство приветствуется многими современными дизайнерами.

Ориентировочная стоимость системы для конечного потребителя в РФ

Существенным недостатком системы воздушного отопления принято считать ее громоздкость. Воздуховоды надо куда-то прятать, жертвуя для этого высотой потолков или габаритами комнат (при установке в уже построенных домах) или «перезакладываться» по строительным материалам, если дом еще не построен.

Другая проблема — повышенная чувствительность систем к качеству проектирования и монтажа. Ошибки оборачиваются повышенным шумом, перегревом отдельных частей дома и недотопом других, запотеванием окон, сквозняками. Были случаи, когда воздушное отопление, скроенное на коленках горе-специалистами, после первого отопительного сезона беспощадно демонтировалось и отправлялось на свалку…

Газовый воздухонагреватель, кондиционер, многоступенчатый электростатический фильтр и панель управления Trane

Впрочем, не будем сильно сгущать краски. Примеров качественной реализации воздушного отопления коттеджей в нашей стране великое множество. Уже не первое десятилетие подобные установки исправно функционируют в частных домах Серебряного Бора, Барвихи и сотен коттеджных поселков, расположенных в разных уголках необъятной России.

Самое простое решение

В мире насчитывается несколько десятков производителей газовых воздухонагревателей для коттеджей, однако на российском рынке пока представлена продукция всего нескольких фирм. Испытания временем и особенностями российского газоснабжения и электроснабжения успешно прошли воздухонагреватели торговой марки LENNOX . Не первый год потребители приобретают NORDYN , TEMPSTAR , GOODMAN . А вот RHEEM и INTERTHERM появились на рынке относительно недавно.

По своей сути газовый воздухонагреватель — это мощный тепловентилятор с теплообменным модулем, оборудованным вентиляторной горелкой. Подогреваемый воздух подается в отапливаемые помещения, а продукты сгорания удаляются из теплообменника в дымоход, не смешиваясь с подогреваемым воздухом.

Воздухонагреватель работает в автоматическом режиме. За тем, чтобы горелка отключалась при погасании пламени, или отсутствии тяги в газоходе, или перегреве теплообменного узла, следит система безопасности.

Поскольку топливом является магистральный газ (для перенастройки на пропан-бутан требуется доработка горелки), правила монтажа воздухонагревателя жестко регламентированы действующей нормативной документацией. Обязательно должен быть выполнен проект ввода, разводки и подключения газа.

Сети подающих и обратных воздуховодов также должны обустраиваться в строгом соответствии с проектом. Традиционно воздушные каналы размещаются под фальшполом, над фальшпотолком, в стенах. В некоторых случаях, особенно если система монтируется в уже построенном доме (что, строго говоря, нежелательно), короба прокладывают открытым способом.

РАЗГОН – ТОРМОЖЕНИЕ

В классической низкоскоростной системе вся сеть воздуховодов собирается из металлических коробов прямоугольного и круглого сечений, при производстве которых используется оцинкованная листовая сталь. Все фасонные детали имеют строго определенные размеры.

В устьях воздуховодов, подающих подогретый воздух в помещения, устанавливают диффузоры («башмаки»), снижающие скорость исходящего воздушного потока до 1м/с, и закрывают распределительными решетками с поворотными ламелями. Отработанный воздух покидает отапливаемые помещения через верхнюю зону помещения, выпуски обратных воздуховодов оборудуют воздухоприемными решетками.

Дополнительные модули

Воздуховоды классической низкоскоростной системы воздушного отопления легко встраиваются в перекрытия коттеджей, построенных по канадской технологии

Разводка воздуховодов по бетонным перекрытиям

Наиболее функциональной система воздушного отопления на основе газового воздухонагревателя становится после оснащения дополнительными модулями воздухообработки. Какие из них наиболее востребованы рынком?

Большинство продвинутых заказчиков в России стремятся «научить» систему понижать температуру в доме в жаркое время года. Для охлаждения воздуха, нагнетаемого вентилятором воздухонагревателя в комнаты (когда активирован режим охлаждения, нагрев, естественно, не осуществляется), используют испарительный блок канального типа без собственного вентилятора, монтируемый над воздухонагревателем. Испарительный блок с помощью медных труб и сигнальных кабелей подключается к компрессорно-конденсаторному блоку, располагаемому на улице рядом с домом. В России представлена соответствующая техника LENNOX , CARRIER , YORK , ZENITHAIR , ALASKA , TEMPSTAR и других марок.

Чрезвычайно важным устройством является блок фильтрации воздуха. Дышать в доме, оборудованном системой воздушного отопления с хорошими фильтрами, легко, а сам воздух несравнимо чище, чем в домах с конвекционным или инфракрасным отоплением. Пыль, даже если она в дом и попадает, быстро задерживается фильтрами, которые, впрочем, заказчик должен регулярно очищать.

Наиболее массовое решение — многоступенчатый электростатический фильтр. Он монтируется на входе в воздухонагреватель. Внутри у такого устройства фильтр механической очистки из алюминиевой сетки для улавливания крупных частиц пыли, пластинчатый электростатический фильтр, способный очистить воздух от частиц размером до 0,01 мкм. По желанию может быть установлен еще и угольный фильтр. Он позволяет очищать воздух от запахов, но нуждается в регулярной замене. Кроме того, в многоступенчатом электростатическом фильтре часто устанавливают бактерицидную лампу для обработки воздуха ультрафиолетом.

Правильно подобранные и установленные воздухораспределительные решетки гармонично вписываются в интерьер помещения

Газовые воздухонагреватели Rheem и Goodman

При включении и выключении основного вентилятора воздухонагревателя сенсор потока автоматически включает и выключает фильтр.

Побочным продуктом работы многоступенчатого электростатического фильтра является озон, выделение которого минимизировано в дорогих моделях.

В Россию многоступенчатые электростатические фильтры поставляются под торговыми марками CAMFIL , GOODMAN , TROX TECHNIK , LENNOX , FIVE SEASONS .

Если воздух в коттедже загрязняется особенно интенсивно (много домочадцев, есть курильщики, разводят животных, рядом — шоссе), в систему воздушного отопления включают дополнительный трехступенчатый фильтр тонкой очистки, например типа FS Hepa 550 ( FIVE SEASONS ). Такое устройство подключается параллельно обратному воздуховоду и пропускает через себя от 1/3 до 1/2 объема воздуха. Отфильтрованный воздух подается в обратный воздуховод и далее попадает в многоступенчатый электростатический фильтр.

Увлажнитель воздуха используется преимущественно зимой, когда относительная влажность естественным образом понижена.

В Америке и Канаде распространены увлажнители поверхностного типа — они представляют собой воздухопроницаемую орошаемую насадку, на которую подается водопроводная вода. В России часто находят применение паровые увлажнители. Модуль увлажнения монтируется за воздухонагревателем (и за охлаждающим блоком, если он есть), на входе в приточную сеть воздуховодов, а датчик влажности располагается перед входом в воздухонагреватель.

Среди увлажнителей отметим специализированную продукцию LENNOX .

Полезным модулем для системы воздушного отопления является приточно-вытяжная вентиляционная установка. На практике находят применение в основном модели с пластинчатым рекуператором. Среди распространенных на рынке марок стоит отметить VENMAR , SYSTEMAIR , MAICO VENTILATOREN , REMAК, ROSENBERG , HALTON .

По указанию свыше…

Не газом единым!

При выборе автоматики и для продавца, и для покупателя есть место для маневра. Так, в простейшем случае для регулирования температуры воздуха в коттедже применяется электромеханический термостат. Его устанавливают в контрольном помещении, и, когда температура там достигнет заданной пользователем величины, воздухонагреватель выключается, а после охлаждения комнаты примерно на 2°С включается вновь.

Если система воздушного отопления рассчитана и установлена грамотными специалистами, в других помещениях коттеджа температура будет приблизительно такой же, как и в контрольном.

При использовании программируемого электронного термостата настройка температуры во всем доме также осуществляется по контрольному помещению. Но отопительная система может подчиняться заданному владельцем дома распорядку дня (недели). Выгода от использования программируемого электронного термостата — 10–15% снижения затрат на энергоресурсы.

Возможность регулирования температуры в каждой из охлаждаемых или отапливаемых комнат коттеджа в автоматическом режиме предоставляет интеграция системы воздушного отопления с интеллектуальной системой зонального регулирования.

При этом каждое помещение (или группа из 2–3 комнат) становится самостоятельной зоной обслуживания. В каждой зоне ставится свой термостат. Сигналы от термостатов принимает блок микропроцессорного управления, который следит за работой всех модулей системы воздушного отопления и управляет дозированием подаваемого в комнаты подготовленного (очищенного, увлажненного, нагретого или охлажденного) воздуха.

Собственно для дозирования подачи воздуха используют клапаны с электроприводом (ирисовые или другой конструкции), которые монтируются на подающих воздуховодах, чаще всего — непосредственно перед их выпуском в отапливаемое помещение.

Пользователь воздушного отопления с интеллектуальной системой зонального регулирования управляет температурой в каждой комнате с помощью пульта ДУ или же перепоручает это заранее настроенной программируемой автоматике. Наиболее известные в России торговые марки систем зонального регулирования — CARRIER и TRANE . Хотя в последнее время в продаже появляется и другая хорошая техника.

Пример расчета:

Допустим, нужно обогреть небольшое складское помещение длиной 6 м, шириной 3 м и высотой потолков 2,5 м. Объем такого склада V = 6*3*2,5 = 45 м3. Для нормальной работы температура в помещении не должна быть ниже 20 Со. Если температура на улице – 12 Со, то разница температур Δt = 20о – ( – 12о) = 32о С. Допустим, что этот склад сложен из кирпича и у него нет окон, значит коэффициент рассеяния можно рассчитывать как k = 1,5.

Когда все эти данные получены, приступают к вычислению минимальной тепловой мощности обогревателя для этого складского помещения. Q = 45 м3 * 32о С * 1,5 = 2160 кКал/ч.

1 кКал/час = 0,001163 кВт. Зная это, легко перевести полученные значения в кВт, просто умножив значение Q (2160) на 0,001163. Получится 2,5 кВт. Таким образом, выходит, что для качественного обогрева складского помещения из этого примера понадобится газовый обогреватель с мощностью не меньше чем 2,5 кВт. Стоит учитывать и то, что если на складе постоянно открываются двери или ворота, то будет необходим обогреватель немного мощнее, чем было рассчитано.

Удивительная мобильность газовых обогревателей позволяет использовать их не только для обогрева помещений, но и брать их с собой на природу. Например, когда хотят встретить Новый год рядом с живой елкой в лесу (а есть любители и так отмечать праздники), то чтобы не замерзнуть, можно взять с собой небольшой газовый обогреватель, баллон с пропаном и наслаждаться первозданной природой без риска простудиться и заболеть. Мы можем привести еще много примеров того, как в деревенском доме, на складе или в гараже пригодится газовый обогреватель, но никакие красивые слова не заменят вам собственного опыта. Заказывайте качественные газовые обогреватели в интернет-магазине ВсеИнструменты.ру прямо сейчас и убедитесь во всем сами!
