Вентиляция подвала в частном доме: оптимальные способы обустройства правильного воздухообмена

Вентиляция подвала в частном доме: оптимальные способы обустройства правильного воздухообмена

Вентиляция подвала, как и проветривание любого жилого помещения, необходима для обеспечения смены отработанного воздуха свежим. Благодаря организованному воздухообмену погреб или цокольный этаж становится пригодным для использования в качестве кладовки, хранилища для овощей или фруктов.

Если заняться благоустройством подвала более серьезно, то на этой площади можно разместить бассейн, гараж или домашний спортзал. Однако вентиляция подвала в частном доме имеет свои особенности. Именно о них более подробно будем говорить в нашей статье. Разберем правила обустройства вентиляции в подвальном помещении при естественном воздухообмене, а также в случае применения принудительного вентилирования.

Статья в тему:  Международный Институт Экономики и Права (миэп). Международный институт экономики и права Международное право миэп

Назначение и виды систем вентиляции подвала

Различаются два типа вентиляционных систем:

  1. Естественная вентиляция подразумевает самопроизвольное движение потоков воздуха под воздействием природных сил. Дополнительные приборы и оборудование для такого типа вентилирования не применяются: естественно работают различные параметры давления, температуры воздуха и силы ветра.
  2. В принудительной системе главное и необходимое устройство для организации движения воздуха — вентилятор. Подвальные помещения большой площади либо со значительным скоплением людей, обязательно оборудуются вентиляцией принудительного типа.

В данном видео рассмотрим вентиляцию в подвале:

Устройство и монтаж вентиляции в подвале частного дома

Обычно вентиляция в подвале частного дома закладывается на этапе строительства коттеджа. Если она не была заложена, ситуацию можно исправить, устроив вентсистему в уже построенном доме. В данной статье пойдет речь об организации вентиляции подвала, который не используется как погреб. Также речь пойдет о вентиляции подвалов общественных и многоквартирных зданий.

На фото: вентиляционная система подвального помещения

Нужна ли вентиляция в подвале?

Частный дом

Владелец частного дома может оборудовать в своем подвале финскую сауну, сделать рабочий кабинет и др. В любом помещении без вентиляции находиться тяжело. Кроме того, влажность и застоявшийся воздух как следствие отсутствия воздухообмена — благоприятные условия для появления и размножения плесени на поверхностях подвала.

Как организовать систему вентиляции в погребе гаража — читайте по ссылке.

Статья в тему:  Источник бесперебойного питания для газового котла: виды, особенности и критерии выбора. Лучшие ибп для газовых котлов отопления Питание газовых котлов

В общественных зданиях

В нормах для многоквартирных домов говорится о необходимости вентиляции в подполье. Об обязательном наличии продухов в техподполье общественных зданий в СНиПах не сказано. Тем не менее, их делают, и это себя оправдывает.

Нормы

Это помещение может использоваться, к примеру, как мастерская. В подвале может быть гардеробная или котельная. Значит, микроклимат в нем необходимо поддерживать в соответствии с нормами для жилых помещений.

Виды систем вентиляции в подвале

Если площадь подвала небольшая, в нем нет перегородок, и он не выполняет роль овощной ямы, для организации вентиляции достаточно будет продухов в фундаменте цокольного этажа (одно отверстие напротив другого). Внутри продухи нужно закрыть заслонками для регулирования потока воздуха, снаружи прикрепить к ним решетки, чтобы в подвал не проникали грызуны и насекомые. Более подробно о видах систем вентиляции в погребах и подвалах: http://ventilsystem.ru/ventilyaciya/po-naznacheniyu/v-podvale-i-pogrebe/ustrojstvo-i-vidy-sistem.html

Естественная приточно-вытяжная

Нужны 2 трубы: одна для притока воздуха, другая для его отведения. Вентсистема работает, когда температура на улице ниже температуры в подвале.

Другой вариант — установка вентилятора в приточный воздуховод. Вентсистема может включать в себя 2 вентилятора: один для приточной трубы, другой для вытяжной.

Внешняя часть естественной приточно-вытяжной системы вентиляции в подвале

Принудительная

Не во всех подвалах есть возможность организации естественной циркуляции воздуха. Причиной тому их конструкция. Не работает естественная вентиляция и при условии отсутствия разницы температуры на улице и внутри подвала (а в теплых районах длительность такого периода может быть 6 — 8 месяцев).

Статья в тему:  Правильное оформление аквариума. Оформление аквариума: фото, видео примеры, стили и варианты

Как сделать вентиляцию в подвале частного дома в таком случае? В стене цокольного этажа установить вентилятор, затягивающий в подвал воздух с улицы. К каналу-вытяжке подключ ить вытяжной вентилятор. В продаже есть устройства с ручным и с автоматическим управлением.

Внутреннее устройство принудительного клапана вентиляции в подвале — на фото

Естественная

Вентсистема с естественным воздухообменом в подвале, обычно, организуется при строительстве коттеджа. Внизу фундамента делаются продухи (отдушины). Металлические сетки, закрывающие отверстия снаружи, не дают проникать в подвал грызунам. Зимой продухи закрывают плотной тканью.

Естественная система вентиляции повсеместно используется в теплицах.

В подвале многоквартирного дома

Согласно нормам эксплуатации жилого фонда, подвалы многоквартирных домов необходимо проветривать регулярно и круглогодично. Для этого организуются вентканалы, вентотверстия (вместе они должны составлять одну четырехсотую часть общей площади подвального пола) или применяются специальные устройства. Воздухообмен в подвальном помещении должен быть минимум 1 раз в час.

В деревянном доме

Для небольшого подвала воздуховод из двух отсеков (для притока и вытяжки) можно сделать из дерева. Главное, чтобы внутри он был гладкий, поэтому доски тщательно обрабатываются рубанком. Хорошая тяга будет только при условии отсутствия щелей. Внутри деревянных воздуховодов не собирается конденсат. Сверху их прикрывают дефлекторами (зонтиками), чтобы не попадал дождь и снег.

Клапаны вентиляции в деревянном доме

В доме, расположенном на пригорке, циркуляцию воздуха в подвале обеспечит естественная вентиляция, т. к. там практически всегда есть ветер. Для усиления тяги канал для притока воздуха монтируется с северной части, где есть тень. Узнайте особенности правильной организации вентиляции в ванной и туалете, прочитав нашу статью.

Статья в тему:  Рефинансирование кредита в. Для чего делать рефинансирование кредитов других банков? Выгодно ли рефинансирование потребительского кредита

Устройство

Принудительная вентиляция в подвале коттеджа устраивается, если:

  1. площадь подвального помещения более 40 квадратных метров;
  2. зимой часто бывают сильные и продолжительные морозы: конденсат, который оседает внутри трубы, замерзает и перекрывает все сечение воздуховода;
  3. подвал используется как помещение для сауны, спортивного зала, кабинета и др.

Схема

  • Схема 1. Вентилятор устанавливается в трубе-вытяжке. Когда он работает, находящийся в подвале воздух разряжается, поэтому в помещение начинает затягиваться свежий воздух с улицы.
  • Схема 2. Один вентилятор устанавливается в вытяжку, другой в приточный воздуховод. Управление системой вентиляции — выключатель. Напряжение в электросети подвала не должно быть более 36 Вольт.
  • Схема 3. Без подключения вентсистемы к электросети. Вытяжка вверху оборудуется дефлектором или устанавливаются небольшие турбины, которые работают аналогично флюгеру.

Стандартная схема вентиляции в подвальном помещении частного дома

Расчет

Рассчитывается нужное для эффективной работы вентсистемы сечение труб.
Если площадь подвала 10 метров в квадрате, трубы должны быть 20 на 20 см (если система приточно-вытяжная). При такой же площади подвала сечение трубы должно быть 30 на 30 см, если воздуховод один и используется в качестве вытяжки. Размер отверстия для трубы определяется с учетом ее сечения и толщины брусьев для фиксации воздуховода.

Трубы для вентиляции подвала

Чем длиннее труба, тем больше воздуха она подает вниз. Асбестоцементные воздуховоды — оптимальный вариант. Они недорого стоят, прочные и влагостойкие. Подойдут также трубы из оцинковки и пластиковые воздуховоды.
Если на трубу сверху установить дефлектор, в нее не будут попадать осадки, и усилится тяга. Когда на улице очень низкая температура, на трубах закрывают задвижки.

Статья в тему:  Можно ли протеин детям 12 лет. Можно ли пить детям протеин

Как сделать вентиляцию в бане правильно? Ответ есть.

Диаметр

Стандартный диаметр таких труб для вентиляции — 10 — 15 см. Необходимый диаметр определяется расчетом, в котором берется во внимание значение площади подвала.

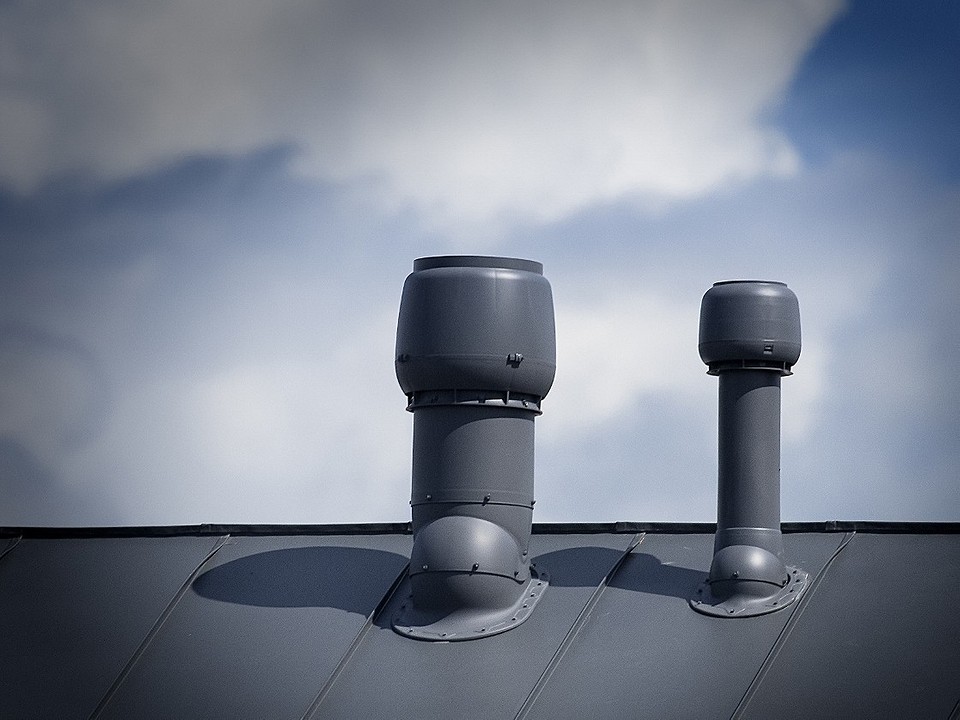

Внешний вид вентиляционной трубы подвала

Как заставить жкх сделать вентиляцию в подвале?

Согласно «Правилам и нормам технической эксплуатации жилищного фонда», УК должна следить за тем, чтобы подвал многоквартирного дома был сухим. Если причиной сырости в подвале является отсутствие там вентиляции, УК должна организовать вентсистему в подвале. Как быть, если вам в этом в УК отказали? Написать коллективное письмо с объяснением ситуации в Государственную жилищную инспекцию.

Стоимость монтажа вентиляции подвала

Стоимость установки вентсистемы в подвале зависит от вида вентиляции, количества элементов в ней, их функциональности. В среднем система вентиляции обойдется от 40 до 150 т. р.

Видео

Как правильно сделать вентиляцию в подвале? Прежде всего надо определиться с типом вентсистемы, сделать расчеты: рассчитать диаметр труб и продухов, длину воздуховодов, какая кратность воздухообмена нужна в помещении и др. Не забываем про утепление труб и установку заслонок на воздуховоды для регулировки интенсивности воздухообмена.

Установка системы с двумя трубами

Расчет сечения каналов

Этот параметр является самым важным при естественной циркуляции, а также в случае принудительной подачи. При слишком большом радиусе внутри начнутся сквозняки. Чтобы поднять температуру, потребуется увеличить расходы на отопление. Слишком узкая конструкция не сможет обеспечить достаточный воздухообмен. В комнатах на цокольном этаже будет душно и сыро. На стенах и потолке появится конденсат и плесень. Сырость плохо влияет на оборудование, которое установлено в погребе, его детали изнашиваются быстрее. В проводке может возникнуть короткое замыкание. Если на цокольном этаже находится котельная, температура может превысить нормативные показатели.

Статья в тему:  Что такое полигональная кладка. Восстановлена бетонная технология полигональной кладки

Сечение входа и выхода способно обеспечить интенсивную циркуляцию, однако этого параметра недостаточно для поддержания необходимого микроклимата. Температура и влажность зависят не только от правильного проветривания. Возможно, потребуются климатические установки, увлажняющие атмосферу, охлаждающие и нагревающие ее.

Чем больше площадь перекрытия и высота стен, тем шире впуск и выпуск. При значительном объеме монтируют по два канала. Чтобы сделать правильную вентиляцию в погребе, их диаметр необходимо рассчитать. По техническим нормативам на 1 м 2 при высоте перекрытия до 2,2 м требуется впуск и выпуск сечением 26 см 2 .

Предположим, площадь пола составляет 3 х 4 = 12 см 2 . Потолки — 2 м. Необходимое сечение: 12 х 26 = 312 см 2 . Найдем его радиус: R = √S / π = √312 / 3,14 = 9,97 см.

Диаметр округлим до 20 см. Можно использовать две трубы по 10 см.

Форма и материалы коммуникаций

Форма может быть прямоугольной или круглой. Прямоугольные коммуникации не оставляют зазоров с плоскостью стены и углом. Они более компактны, но менее эффективны. Поток проходит лучше по круглым стенкам.

Варианты материалов

Материалом служит асбестоцемент, металл и пластик.

  • Асбестоцемент не отличается прочностью. Он тяжелее. Кроме того, длительный контакт с этим материалом вреден для здоровья. Такое решение лучше подходит для прокладки подземных коммуникаций.
  • Металл не намного прочнее пластика. Изделия выпускаются с защитным цинковым покрытием, и после повреждения быстро ржавеют. Стальные создаеют шум от вибрации. Они усиливают звук включенного вентилятора и нуждаются в звукоизоляции.
  • ПВХ — не ржавеет, не резонирует и не нуждается в дополнительной защите. Изделия не отличаются по прочности от своих аналогов. Они легко режутся и монтируются. Единственный недостаток — низкая температура плавления. При 75 градусах под давлением материал начинает деформироваться.
Статья в тему:  Дизайн классической гостиной 18 кв м.

Как установить вытяжную конструкцию

Часто используют канализационную арматуру диаметром 11 см. Стандартная длина — 0,5; 1; 2; 4; 6 м. Каждая деталь на одном конце имеет раструб. В него вставляется гладкая сторона следующего элемента. Соединение стягивается металлическим хомутом и фиксируется винтом. Существуют специальные вентиляционные трубы с крепежами и переходниками.

Проектирование проводится на стадии строительства здания. Чтобы понять, как правильно сделать вентиляцию в погребе уже построенного дома, нужно изучить его план. Перед началом работ необходимо составить схему, указав на ней размещение всех важных узлов и их габариты. Расположить каналы можно в общем стояке — так они не будут занимать пространство жилых комнат и других помещений на основных этажах. Их размещают в подсобных комнатах подальше от жилой зоны, но для этого иногда приходится делать повороты, снижающие пропускную способность. Чтобы сгладить прямые углы, вместо одного переходника на 90 градусов ставят два по 45. Они занимают много места, однако в кладовке или гардеробной это не имеет большого значения.

Отверстия в стенах и перекрытиях лучше сверлить алмазной коронкой — она оставляет ровные грани, которые не нужно укреплять цементным раствором. Отверстие проделывают на потолке или в верхней части стены на противоположной от впускного клапана стороне. В него заводят трубу. На вертикальных участках трубу крепят к стене хомутами на саморезах, на горизонтальных ставят специальные подвесы. Они представляют собой тонкие тросы, монтирующиеся на потолок. Участки, проложенные на неотапливаемом чердаке, утепляют — иначе внутри будет выпадать конденсат. Отверстия, сквозь которые проходят коммуникации, заполняют монтажной пеной. Ее излишки срезают острым ножом и закрывают отделкой.

Статья в тему:  Можно ли сделать воду из ничего? Структурированная вода в домашних условиях. Опыты с водой Можно ли самому освятить квартиру святой водой

Если предусмотрен запас пропускной способности общей вытяжки, идущей от всех этажей, можно сделать в нее врез. В этом случае не придется проводить кровельные работы. При низкой пропускной способности на крышу выводят отдельный канал. Его размещают над коньком на максимальном расстоянии от стен и скатов, создающих преграду потоку. Кровельная часть крепится на фланец и герметизируется. Верх закрывают козырьком, чтобы дождевая вода не проникала внутрь. Улучшить тягу помогает дефлектор. Он создает разрежение на подветренной стороне.
